1、簡介：

消化吸收國內外先進技術，自行開發的新產品，它代表一族多品種的薄型缸群體，通過模塊組合和標準化設計派生出五種變型系列薄型氣缸，行成DQGI群體氣缸以滿足用戶對薄型氣缸不同功能，不同用途，多種場合的需要，豐富了薄型氣缸的品種，擴大了薄型氣缸的應用范圍。其特點是：軸向尺寸小，結構緊湊，輕巧美觀，并可帶磁訊發生裝置

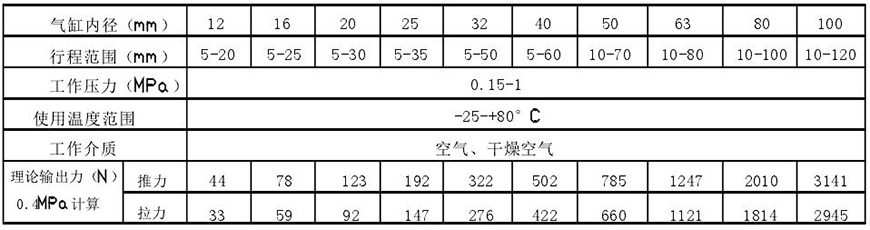

2、技術參數

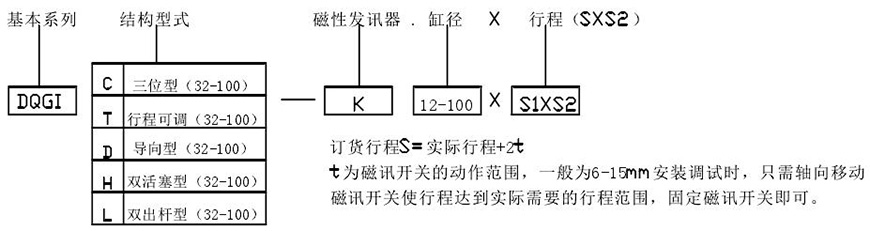

3、型號標注

示例：磁性開關雙活塞型、缸徑50、行程S1=55,S2=60 DQGIH一K50×55×60

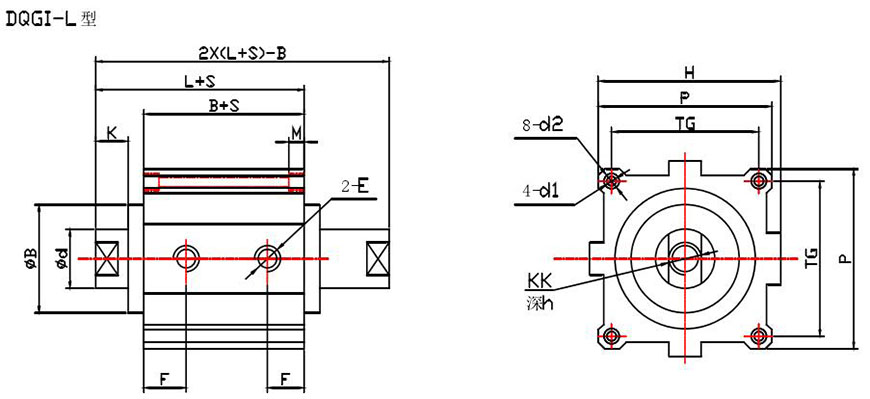

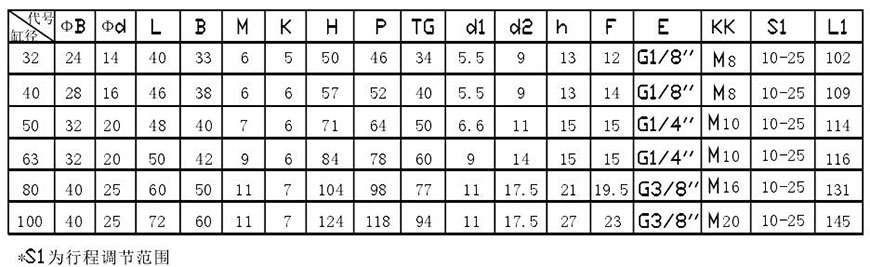

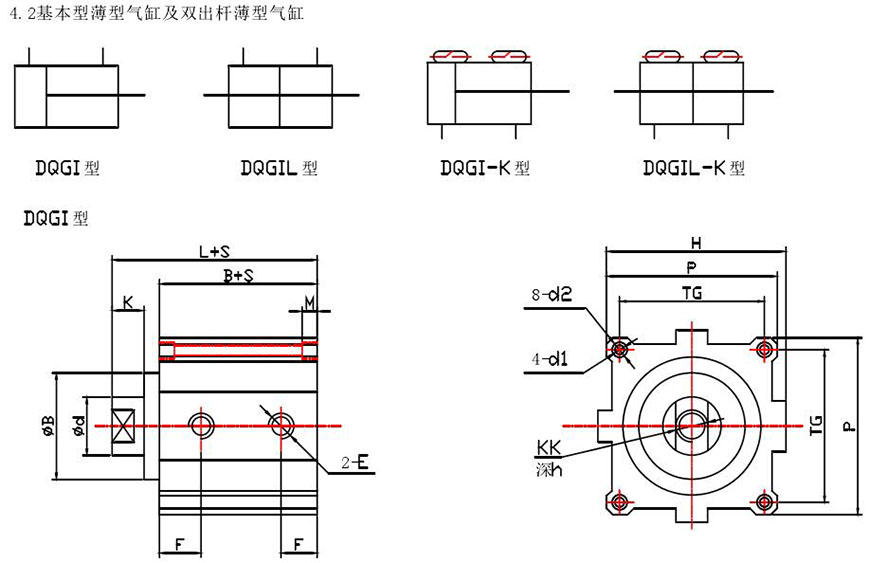

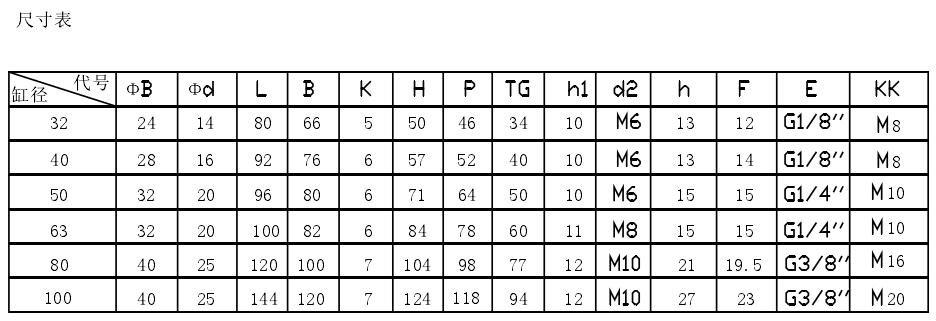

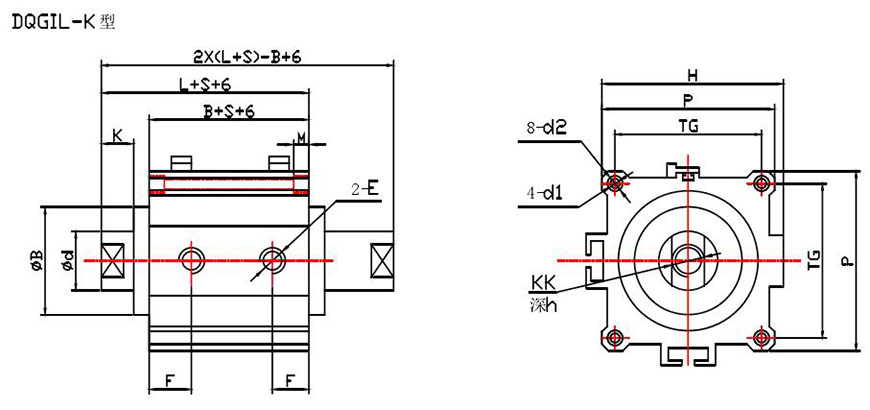

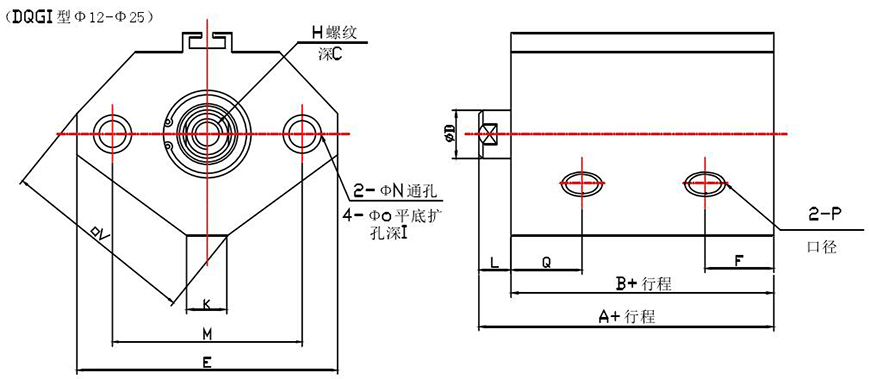

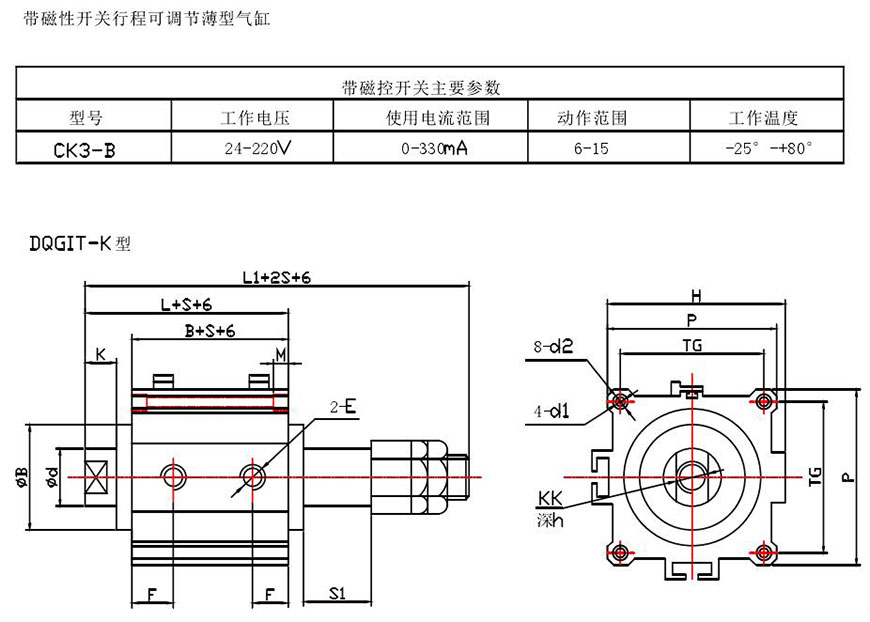

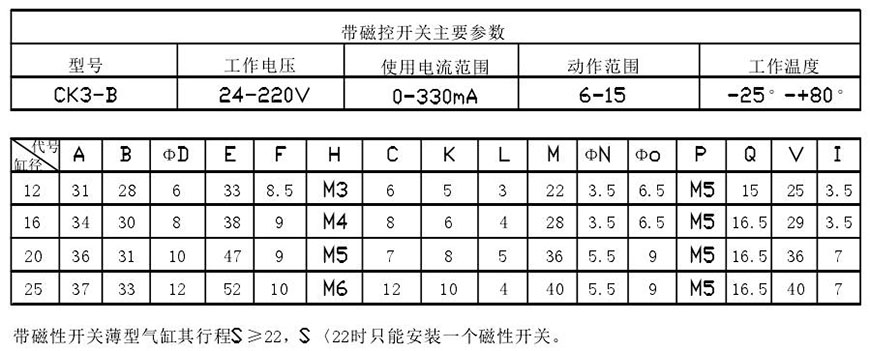

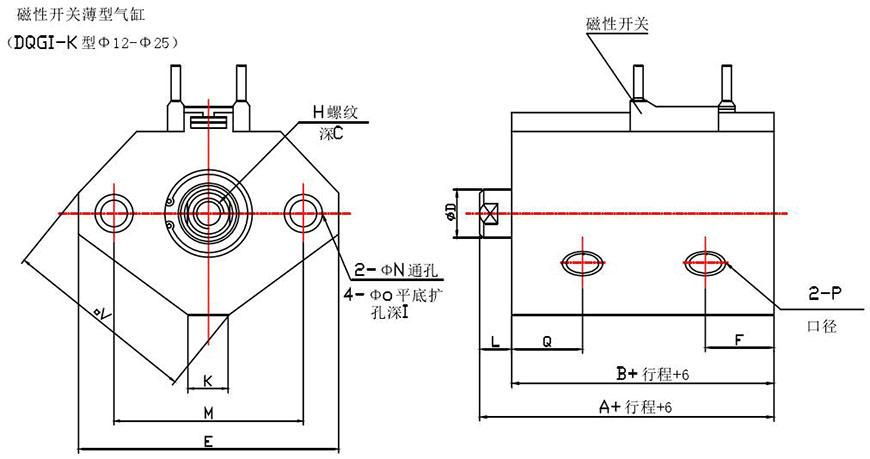

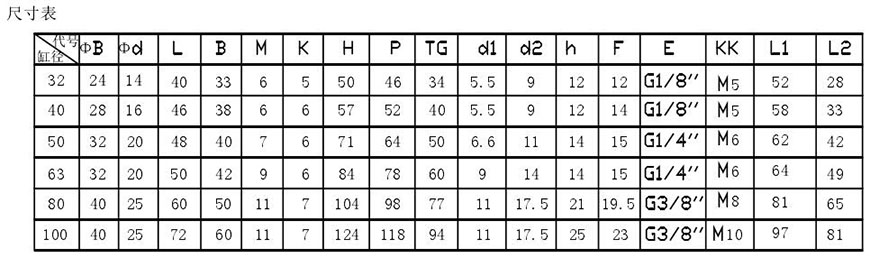

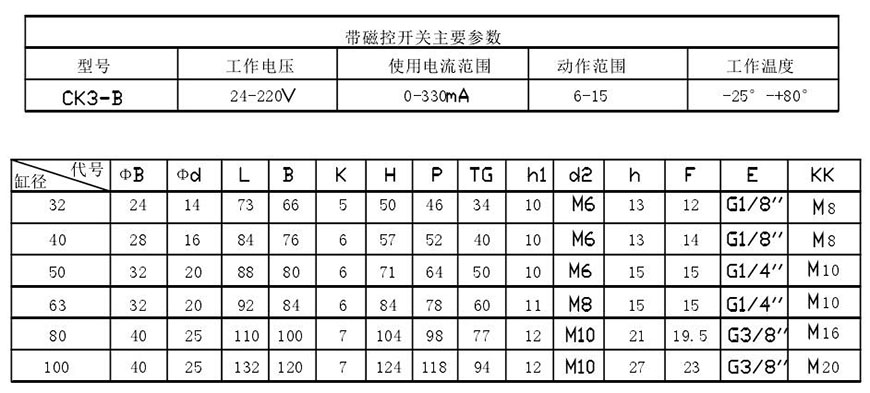

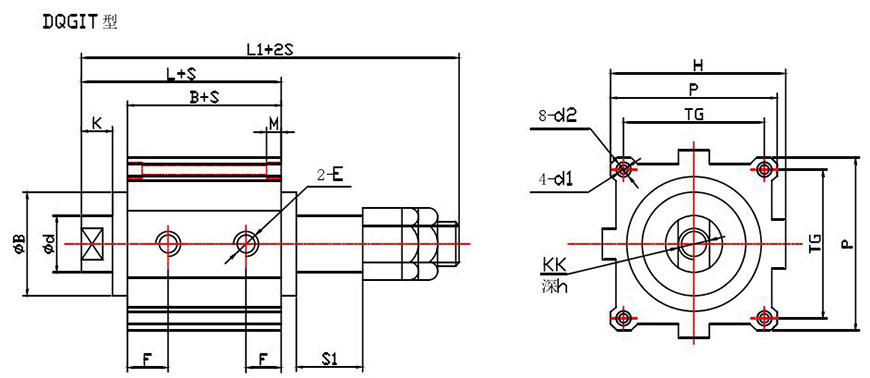

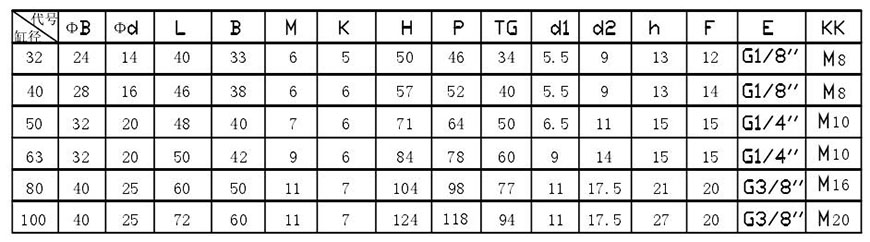

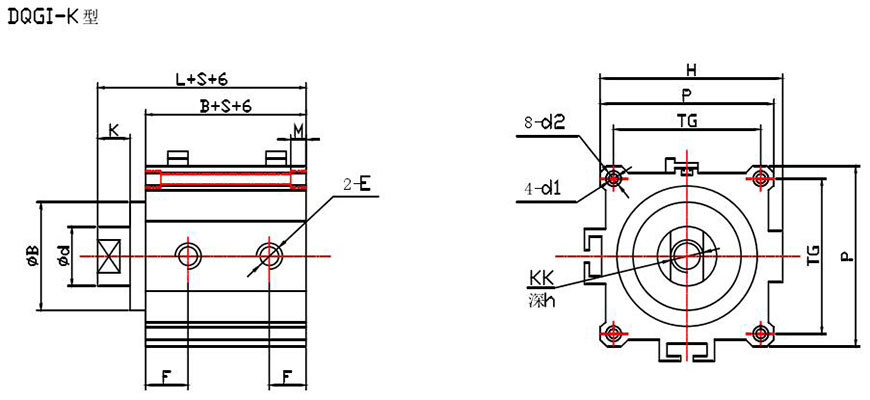

3、外形及連接尺寸

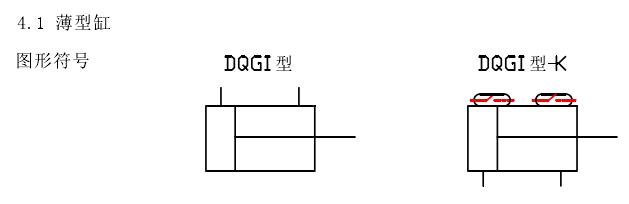

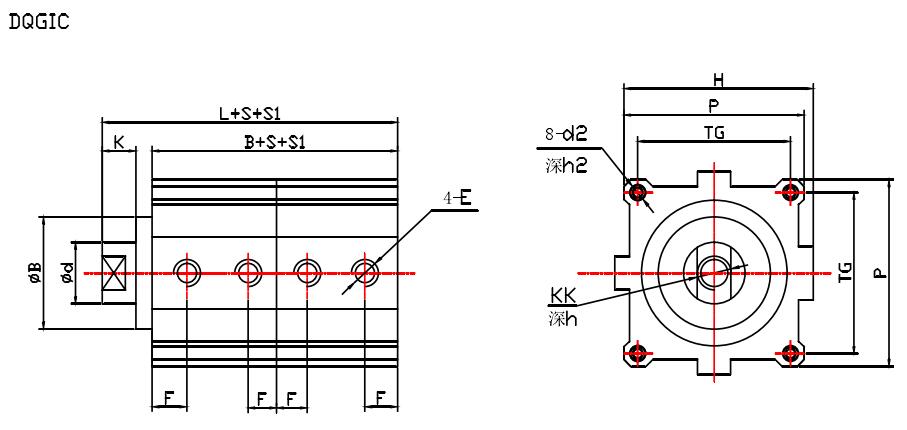

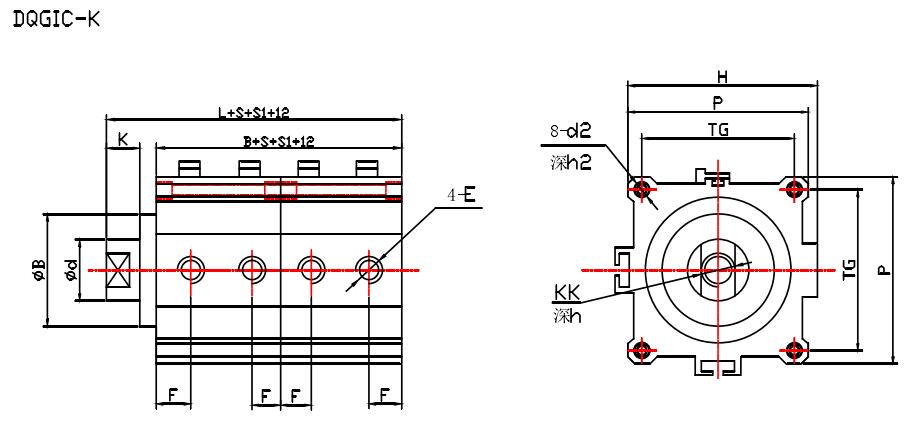

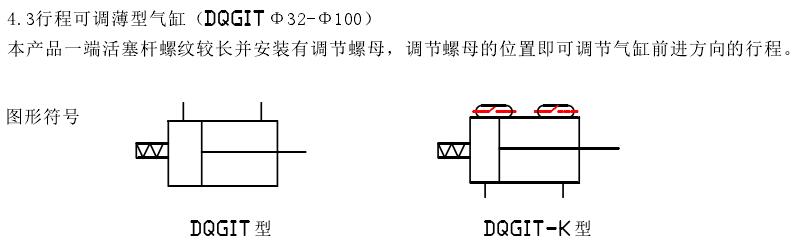

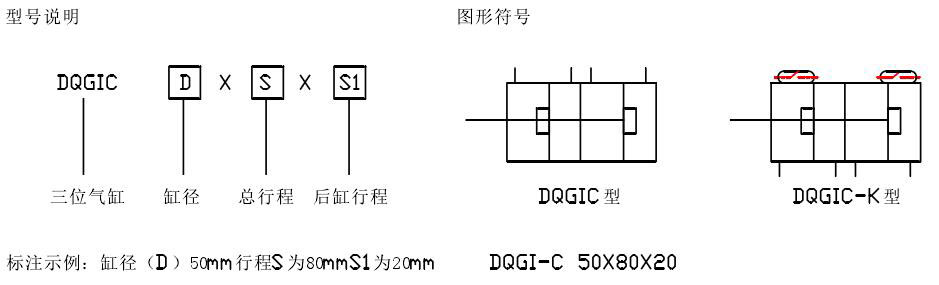

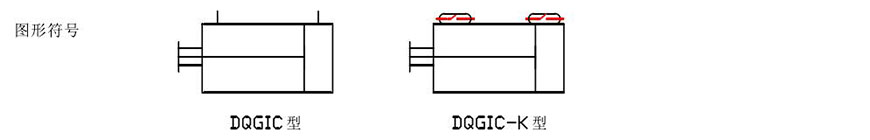

4. 4三位薄型氣缸

　　三位薄型氣缸是用兩條缸徑相同的氣缸串聯組合而成，前后兩個活塞各有單獨的活塞桿，兩缸完全隔離密封,兩活塞能獨立動作，由于前缸行程S大于后缸行程S1,前缸活塞桿端點有三個位置。前缸行程力總行程S,后缸行程S1為第一步驅動行程，S2力第二.步驅動行程即S2=S-S1，三位薄型氣缸連每個位罝上都可以被精確的驅動和停止定位。

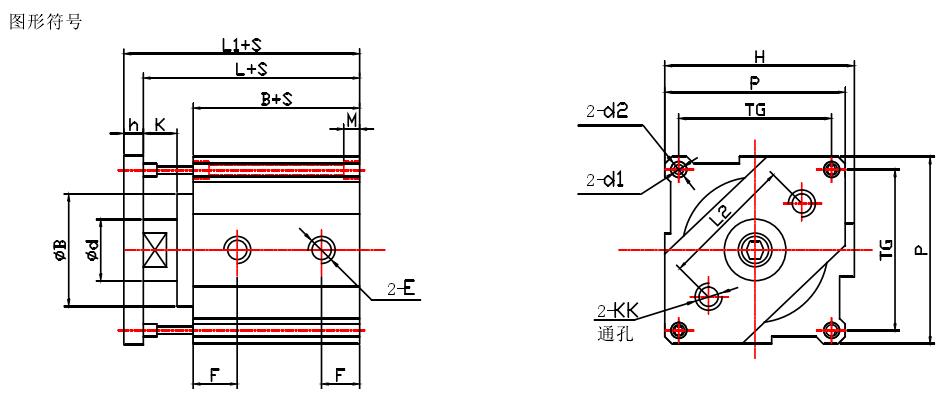

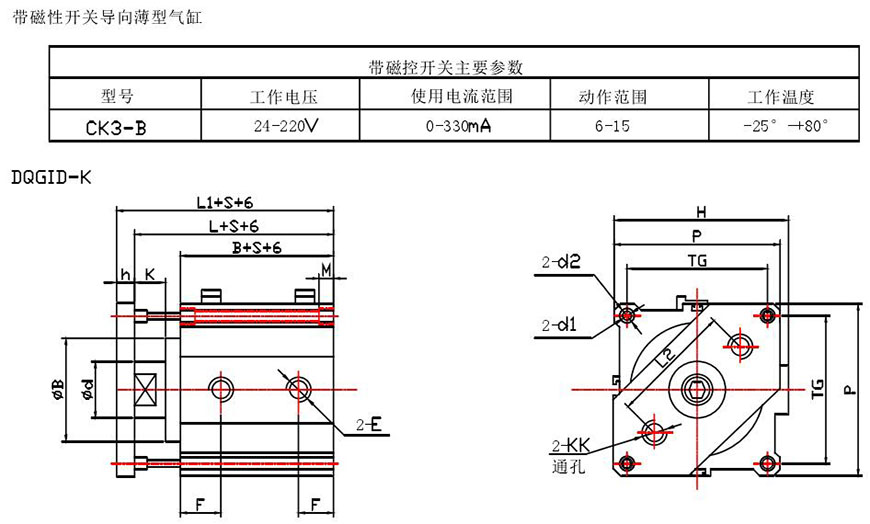

4.5導向薄型氣缸

　　該產品通過活塞桿與導向板的聯接，在兩個導向桿與缸體配合的引導下帶動負載平穩運行，消除了活塞桿的轉動，減少了轉角誤差，從而使所聯接的負載具備了導向與平穩的性能。

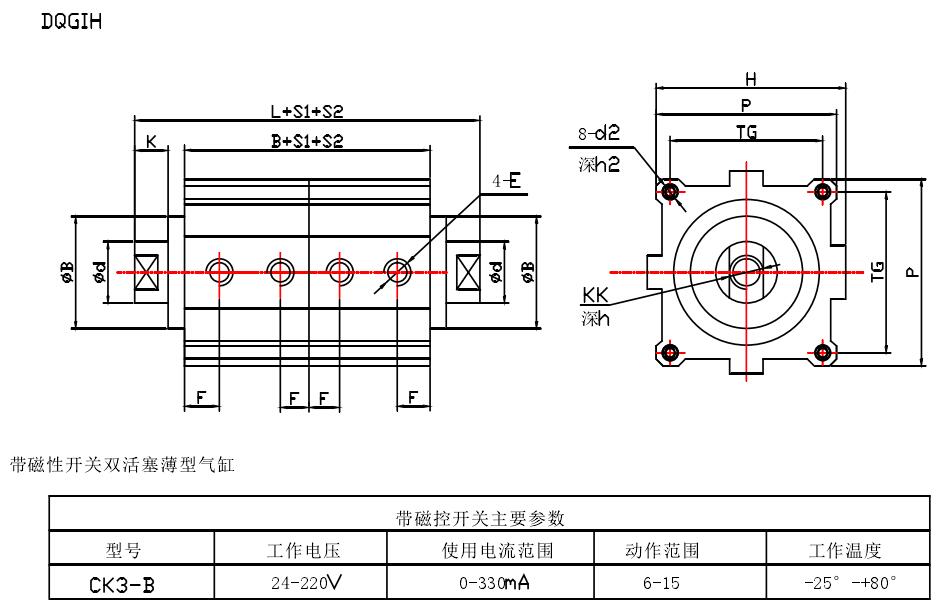

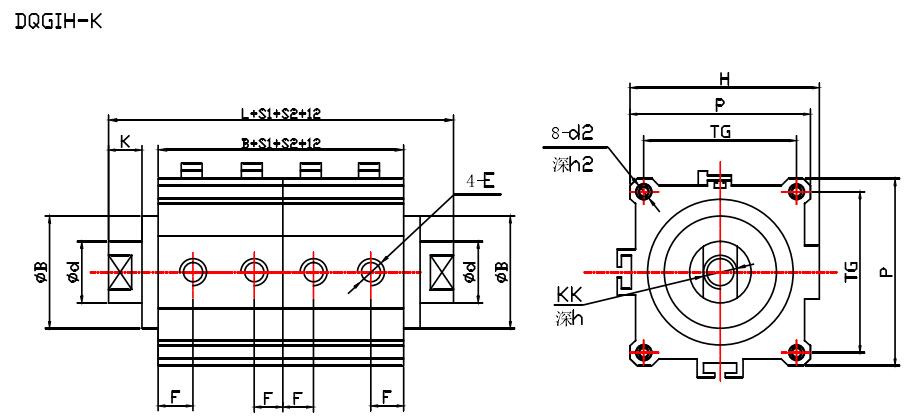

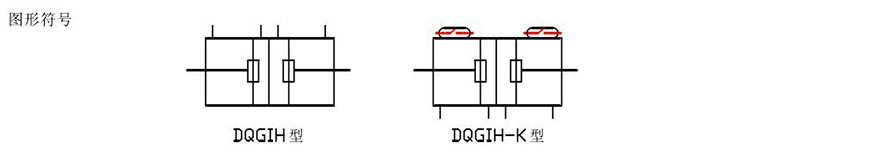

4.6雙活塞薄型氣缸(DQGIH〇32-〇100)

　　雙活塞薄型氣缸是將兩條缸徑相同，行程相同或不同的標注DQGI薄型氣缸尾接串聯組成。兩個氣缸用兩個換向閥控制獨立應用,兩缸的運動方向，行程負荷均是獨立的。也可由—個閥并聯控制，兩缸活塞桿運動方向可相同也可相反，此時兩缸行程最好相同。如將一缸的活塞桿固定，四個進排氣口配合控制進排氣，另一活塞桿端可以有四個位罝，作為回位氣缸實現位置控制。
